Luogo di origine: | La Cina |
Marca: | MIROC DTH Rock Drilling Tools |
Certificazione: | API |
Numero di modello: | Martello di serie DTH di QL |
Quantità di ordine minimo: | Un martello di 1 pezzo DTH |
---|---|
Prezzo: | Negotiation |
Imballaggi particolari: | SCATOLA DI LEGNO |
Tempi di consegna: | 10-15 GIORNI |
Termini di pagamento: | L / C, T / T |
Capacità di alimentazione: | 20000 parti al mese |
Nome del prodotto: | DTH martello | Serie: | Serie di QL |
---|---|---|---|
Stinco del pezzo: | QL4 QL5 QL6 QL8 | Filo: | Registro di api 3 1/2 '', api 2 7/8" registro, api 2 7/8" SE |
Diametro: | 99mm-180mm | Lunghezza: | 1097mm-1465mm |
Evidenziare: | giù gli strumenti di perforazione del foro,giù il martello del foro |

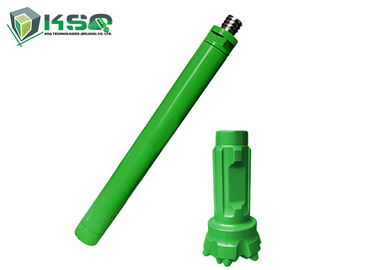

Martelli ad alto rendimento di serie DTH di QL
Modello del martello di DTH:
4" - martello di QL4 DTH
5" - martello di QL5 DTH
6" - martello di QL6 DTH
8" - martello di QL8 DTH
Struttura e specificazione del martello di serie DTH di serie di QL (QL4 QL5 QL6 QL8):
Descrizione | Peso (chilogrammo) | |||
QL4 | QL5 | QL6 | QL8 | |
sottomarino 1.Top | 6,50 | 15,00 | 20,00 | 41,00 |
2. Giunto circolare del sottomarino superiore | 0,01 | 0,02 | 0,02 | 0,02 |
anello 3.Breakout | - | - | - | 0,30 |
valvola 4.Check | 0,42 | 1,00 | 1,00 | 1,50 |
5. Primavera | 0,04 | 0,10 | 0,10 | 0,10 |
6. Amplificatore di compressione | 0,04 | 0,10 | 0,10 | 0,42 |
7. Distributore commerciale dell'aria | 2,20 | 3,50 | 6,00 | 13,00 |
8. Cilindro interno | 2,30 | 4,20 | 5,00 | 8,60 |
9. Pistone | 9,00 | 19,00 | 23,50 | 41,00 |
10. Cilindro esterno | 16,50 | 24,60 | 31,00 | 60,00 |
11. Manica guida | - | 0,90 | 1,00 | 2,20 |
12. Giunto circolare dell'anello di arresto | 0,01 | 0,01 | 0,02 | 0,02 |
13. Fermi l'anello | 0,30 | 0,40 | 0,60 | 1,20 |
14. Anello di sblocco | - | - | - | 0,30 |
15. Guidi Chuck | 3,00 | 4,60 | 5,40 | 12,00 |
16. Tagliente | 9,50 | 15,50 | 24,60 | 35,00 |
Parametro tecnico del martello di serie DTH di QL (QL4 QL5 QL6 QL8)
Dati tecnici | ||||
Modello | QL4 | QL5 | QL6 | QL8 |
Lunghezza (senza pezzo) | 1097mm | 1156mm | 1212mm | 1465mm |
Peso (senza pezzo) | 41.00kg | 73.00kg | 95.00kg | 182.00kg |
Diametro esterno | φ99mm | φ126mm | φ142mm, φ144mm, φ146mm, φ148mm | φ180mm |
Stinco del pezzo | QL4 | QL5 | QL6 | QL8 |
Gamma del foro | φ110 - φ135mm | φ135- φ155mm | φ155 - φ190mm | φ195 - φ254mm |
Filo del collegamento | Api 2 3/8" registro | Registro di api 3 1/2 '', api 2 7/8" registro | Registro di api 3 1/2 '', api 2 7/8" registro, api 2 7/8" SE | Registro di api 4 1/2 '' |
Pressione di esercizio | 1.2 - 2,0 Mpa | 1.3 - 2,3 Mpa | 1.5 - 2,5 Mpa | 1.5 - 3,0 Mpa |
Tasso di impatto a 17 Antivari | 27HZ | 25HZ | 23HZ | 20HZ |
Velocità di rotazione raccomandata | 25 - 40 r/min | 25 - 40 r/min | 20 - 30 r/min | 15 - 25 r/min |
Consumo dell'aria | 1.0Mpa: un ³/min di 6 m. | 1.0Mpa: un ³/min di 9 m. | 1.0Mpa: ³ 10m/min | 1.0Mpa: un ³/min di 15 m. |
1.8Mpa: ³ 10m/min | 1.8Mpa: un ³/min di 15 m. | 1.8Mpa: un ³/min di 20 m. | 1.8Mpa: un ³/min di 26 m. | |
2.4Mpa: un ³/min di 15 m. | 2.4Mpa: un ³/min di 23 m. | 2.4Mpa: un ³/min di 28,5 m. | 2.4Mpa: un ³/min di 34 m. |
Le caratteristiche di alti martelli di pressione d'aria DTH con la valvola d'aspirazione:
È un genere di alto martello valveless di pressione d'aria DTH con la valvola d'aspirazione.
Martello Valveless di distribuzione dell'aria, più affidabile di distribuzione dell'aria.
La buona sigillabilità, nessun'acqua ed i tagli che prendparteono al martello in acqua esistono perforando.
La serie DTH di QL martella le caratteristiche:
1. Distribuzione dell'aria Valveless, più affidabile.
2. La progettazione semplice del pistone. Portata di lunga vita.
3. Trasferimento di energia più efficiente, velocità più veloce di perforazione, consumo basso dell'aria e consumo di olio più basso.
4. Meno parti interne, struttura semplice, portata di lunga vita, meno omissione e più facile di mantenere perché tutte le parti sono trattate termicamente.
5. Facile smontare perché il sottomarino superiore, il mandrino dell'azionamento ed il cilindro esterno sono collegati dal filo multiplo di punti.
La serie DTH di QL martella i vantaggi:
1. La progettazione semplice e ragionevole, facile da assemblare e smonta, il tasso basso di problema.
2. consumo basso dell'aria, perforazione liscia, potere massimo di impatto, alta velocità di avanzamento.
3. trattamento termico preciso multiplo con tutte le parti del martello per fornire durata della vita lunga nelle condizioni più approssimative di lavoro.
Applicazioni
Disponibile per tutti i condizioni di lavoro, rendimento elevato in sovraccarico e trivellazione dell'acqua proietta
Gli strumenti di perforazione della roccia marcano a caldo MIROC®
La serie di prodotti degli strumenti di perforazione della roccia di MIROC® dalle tecnologie di KSQ (Pechino) Co.Ltd. è il risultato degli anni di ingegneria, di fabbricazione di precisione e di dedica avanzate all'uso dei materiali di alta qualità.
Gli strumenti di perforazione della roccia di MIROC® sono usati da molti professionisti della perforazione relativi all'estrazione mineraria, alla costruzione, scavando una galleria ed estraendo i progetti intorno al globo.
Gli strumenti di perforazione della roccia di MIROC® includono:
Società
Knowhow tecnico eccezionale di Co. Ltd.provides di tecnologie di KSQ (Pechino) in via di sviluppo, la produzione e l'applicazione. La società ha adottato i processi di fabbricazione avanzati per assicurare le inserzioni di alta qualità del carburo di tungsteno e degli acciai per i suoi accessori della perforazione di roccia. Il suo personale capisce i bisogni della perforazione dei clienti ed ha le abilità di servizio per raccomandare gli strumenti di perforazione giusti per il lavoro.
I suoi sviluppatori con esperienza del prodotto possono anche creare gli strumenti su ordinazione. Ancora, il gruppo di sviluppo della società presenta ogni anno gli strumenti innovatori dei prodotti – che rigorosamente sono collaudati nel campo e si rivelano eseguire oltre le aspettative dell'industria.
