Luogo di origine: | CINESE |
Marca: | MIROC |
Certificazione: | ISO |
Numero di modello: | Martello di QL50 DTH |
Quantità di ordine minimo: | 1 |
---|---|
Prezzo: | negotiation |
Imballaggi particolari: | piatto di legno |
Tempi di consegna: | 25 giorni |
Termini di pagamento: | T/T o L/C |
Capacità di alimentazione: | 20000 pezzi al mese |
Industria applicabile: | Energia e miniere | Materiale: | acciaio al carbonio |
---|---|---|---|
Colore: | Verde o su misura | Applicazione: | Pozzo d'acqua, estrazione mineraria, estraente |
Nome: | DTH Hammer | Utilizzatori: | Perforazione del pozzo trivellato |
Evidenziare: | martello ad alta pressione del dth ql50,martello ad alta pressione del dth di cantieri sotterranei |

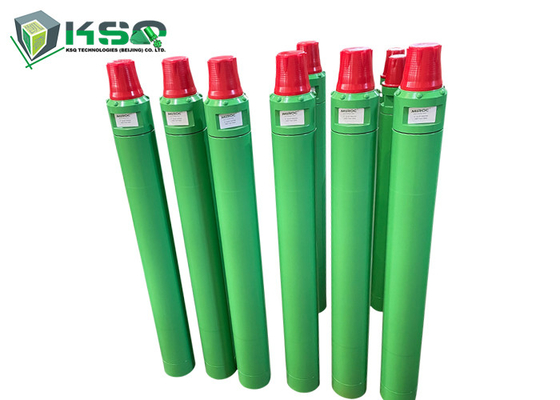

QL50 Alta pressione verso il basso Il martello del buco Sottocosto miniere banco di rottura DTH martello di perforazione
Descrizione
In un martello DTH, la punta di trivellazione è un prosieguo del bastone, che il pistone di trivellazione colpisce direttamente.Questo dà martelli DTH un tasso di penetrazione quasi costante indipendentemente dalla lunghezza del foro.
• diametri di perforazione di piccole o medie dimensioni
• Lavora in un intervallo di bassa pressione, in grado di perforare fori di lunghezza bassa o media
Nome del prodotto | DTH Hammer |
Materiale | Acciaio legato e carburo di tungsteno |
Uso | Minerazione sotterranea, pozzo idrico, miniera, cava ecc. |
Colore | Verdi e altri |
Trattamento termico | Anneale |
Serie Shank | DHD, COP, MISSION, SD, DHD, BR, QL, BR, CIR ecc. |
Applicazione | Edilizia pesante, miniere, petrolio e gas, cave |
Buco | 60-305 mm |
Dimensione | 2/3/4/5/6/7/8/9/10/12/14 pollici |
Vantaggi | Alte prestazioni e prezzo di fabbrica |
Applicazioni
• Estrazione sotterranea
• Operazioni di impostazione su panca in cava
• Perforazione di pozzi idrici
Vantaggio competitivo
• Componenti principali del martello fabbricati in acciaio di alta qualità e lavorati con macchine CNC all'avanguardia e trattamento termico
Specificità
Distribuzione dell'aria da martello da 5" senza valvola per utilizzare il bit con tubo di soffiatura | ||||
Struttura del prodotto | Descrizione della parte | Peso ((Kg) | Numero della parte | |
1 | Sottoclasse | 13.7 | QL50-01 | |
2 | # Ring of Top Sub # | 0.015 | QL50-02 | |
3 | Anello di fuga | 0.15 | QL50-03 | |
4 | Valvola di controllo | 1 | QL50-04 | |
5 | Primavera | 0.1 | QL50-05 | |
6 | Buffer di compressione | 0.1 | QL50-06 | |
7 | Distribuzione dell'aria | 3.5 | QL50-07 | |
8 | cilindro interno | 4.2 | QL50-08 | |
9 | Fabbricazione a partire da: | 19 | QL50-09 | |
10 | cilindro esterno | 24.6 | QL50-10 | |
11 | Manica guidata | 0.9 | QL50-11 | |
12 | "O" Ring di Stop Ring | 0.01 | QL50-12 | |
13 | Smettila Ring. | 0.4 | QL50-13 | |
14 | Guida Chuck. | 4.6 | QL50-14 | |
15 | Foratura | QL50-15 | ||
Caratteristiche dei prodotti:Martello di distribuzione dell'aria senza valvola, più affidabileBuona tenuta, non entra acqua e tagli nel martello nelle perforazioni idriche. Applicazione:Disponibile per tutte le condizioni di lavoro, elevate prestazioni nel progetto di perforazione di pozzi a sovraccarico e ad acqua. |
Parametri tecnici |
|||||||
Lunghezza ((senza bit) |
Peso ((senza morso) |
Diametro esterno |
Bit Shank |
Intervallo delle fori |
Filtro di connessione (tubo di sottoperforazione superiore) |
||
1156 mm |
730,0 kg |
φ125 mm |
COP54 QL50 |
φ135mm-φ152mm |
API2 3/8" Reg API3 1/2" Reg |
||
Pressione di lavoro |
Velocità di impatto a 17 bar (referenza) |
Velocità raccomandata |
Forza di trazione raccomandata |
Consumo d'aria di riferimento ((m3/min) |
|||
14 Bar |
17.2Bar |
200,7 Bar |
24 Bar |
||||
10-25 Bar |
26 Hz |
30-60 giri al minuto |
9.5kN |
12 |
15.4 |
18.7 |
22.3 |
Parametri tecnici dei bit |
||||||||||||
Forma della testa |
Numero di forme della testa |
Diametro della testa (mm) |
Parte n. |
Numero x Diametro del pulsante (mm) |
Angolo del pulsante |
Numero di fori di scarico Dia. |
Peso (kg) |
|||||
|
|
|
Buttoni di misura |
Buttoni anteriori |
||||||||
Faccia piatta |
Faccia convessa |
Faccia concava |
||||||||||
1 |
φ140 |
QL50-140CV7 |
7xφ18 |
3xφ14 |
4xφ15 |
/ |
38° |
2xφ20 |
15.1 |
|||
1 |
2 |
3 |
2 |
φ140 |
QL50-140FF8 |
8xφ16 |
8xφ14 |
/ |
/ |
38° |
2xφ20 |
15.3 |
|
|
|
3 |
φ146 |
QL50-146FF8 |
8xφ18 |
8xφ15 |
/ |
/ |
38° |
2xφ20 |
15.9 |
4 |
φ146 |
QL50-146CC8 |
8xφ18 |
4xφ15 |
/ |
3xφ14 |
38° |
2xφ20 |
15.8 |
|||
5 |
φ152 |
QL50-152FF8 |
8xφ18 |
8xφ15 |
/ |
/ |
38° |
2xφ20 |
16.4 |
|||
4 |
5 |
6 |
6 |
φ152 |
QL50-152CC8 |
8xφ18 |
4xφ16 |
/ |
4xφ14 |
38° |
2xφ20 |
16.2 |
D: Che mi dici dei termini di consegna?
R: Pagamento:T/T, L/C, Western Union, deposito anticipato del 30% + saldo del 70% prima della spedizione.
Q. Min. ordine
A: Quantità: 1 pezzo.
Q. Trasporti
R: DHL/TNT/Fedex express, via aerea, via mare, via ferroviaria.
D: Che ne dite di uno sconto?
R: Il prezzo è basato sui prodotti e sulla quantità dell'ordine.
D: Accettate l'ordine dei campioni?
R: Sì, certo, contattaci per i dettagli.
D: Che ne dite del servizio post-vendita?
R: Come produttore, offriamo il supporto tecnologico per tutti i problemi e le domande.
sostituire per problemi di qualità.
