Utensili a inserti di QL40/QL50/QL60/QL80 DTH
Per la perforazione di roccia lunga sotterranea del foro
Descrizione dell'utensile a inserti di DTH:
Il pezzo di DTH è il nostro prodotto principale. Dopo che gli anni del mang cercano, abbiamo esperienza ricca nei prodotti di qualità di fabbricazione e dello sviluppo, che hanno adottato le materie prime di alta qualità, tecnologia avanzata ed abbiamo attraversato rigorosamente ispezione.
1. taglienti di minimo e massimi di pressione d'aria del giù--foro
2. holeDia basso di pressione d'aria.: 65-220mm
3. Alto diametro del foro di pressione d'aria: 85-305mm
4. Tipo del fronte: centro di goccia/calibro concavo/convex/doppio/piano
5. Il nostro pezzo di DTH può essere adatto a molti tipi di martelli di DTH, quale la missione, POLIZIOTTO, la deviazione standard, ect di QL.
Informazioni di base
|
POLLICE DEL MARTELLO
|
DIAMETRO DEL PEZZO (MILLIMETRI)
|
DIAMETRO DEL PEZZO (POLLICE)
|
STINCO
|
|
1
|
64MM-76MM
|
2 1/2» - 3"
|
BR1
|
|
2
|
76MM-90MM
|
3" - 3 1/2»
|
BR2/PAD320
|
|
3
|
85MM-105MM
|
3 2/5" - 4"
|
BR3/DHD330/COP32/PAD330
|
|
3,5
|
85MM-110MM
|
3 2/5" - 4 1/3"
|
DHD3.5/IR3.5/COP34/QL30/PAD3.5
|
|
4
|
105MM-140MM
|
4" - 5 1/2»
|
DHD340/COP44/QL40/SD4/MISSION40/PAD340
|
|
5
|
127MM-200MM
|
5" - 8"
|
DHD350/COP54/QL50/SD5/MISSION50/PAD350
|
|
6
|
152MM-254MM
|
6" - 10"
|
DHD360/COP64/QL60/SD6/MISSION60/PAD360
|
|
8
|
195MM-350MM
|
7.2/3" - 13 4/5"
|
DHD380/COP84/QL80/SD8/MISSION80/PAD380
|
|
10
|
254MM-380MM
|
10" - 15"
|
SD10/NUMA100/DHD1100/PAD1100
|
|
12
|
305MM-457MM
|
12" - 18"
|
SD12/NUMA120/DHD1120/PAD1120
|
| Prodotto |
Utensili a inserti di DTH |
| Pressione d'aria bassa |
CIR80, CIR90 |
| 3' “ |
DHD3.5, M30, |
| 4' “ |
DHD340, SD4, QL40, M40 |
| 5' “ |
DHD350, SD5, QL50, M50 |
| 6' “ |
DHD360, SD6, QL60, M60 |
| 8' “ |
DHD380, SD8, QL80, M80 |
| Colore |
Verde, oro, nero o basato sui requisiti di cliente. |
| MOQ: |
Nessun MOQ richiesto per le prove e l'ordine di prova |

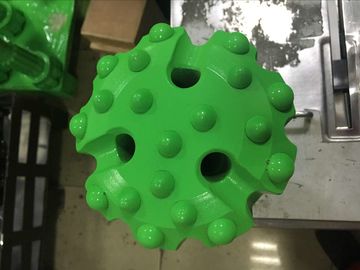

Foto dell'utensile a inserti di DTH:
QL40
QL50
QL60
QL80
Nella perforazione di DTH, la punta di perforazione della roccia è una continuazione dello stinco, che il pistone del martello pneumatico colpisce direttamente. Poiché il pistone è in contatto diretto con il tagliente, poca energia è persa. Ciò dà DTH che perfora una velocità di avanzamento quasi costante indipendentemente dalla lunghezza del foro.
Applicazioni
• Cantieri sotterranei
• Giù la perforazione di roccia del foro
Vantaggio competitivo
• Inserzioni di prima scelta del carburo di tungsteno
• Corpi del pezzo manifatturieri da acciaio di prima scelta ed elaborati facendo uso del macchinario avanzato e del trattamento termico di CNC
Patameter
| Stile dello stinco |
Diametro nel millimetro |
Fronte piano |
Fronte convesso |
Fronte concavo |
Approssimativamente peso |
Numero del pezzo |
|
QL 40
|
105 |
√ |
√ |
√ |
9,9 chilogrammi |
QL 40-105 |
| 110 |
√ |
√ |
√ |
10,1 chilogrammi |
QL 40-110 |
| 115 |
√ |
√ |
√ |
10.2kgs |
QL 40-115 |
| 120 |
√ |
√ |
√ |
10,5 chilogrammi |
QL 40-120 |
| 127 |
√ |
√ |
√ |
11,2 chilogrammi |
QL 40-127 |
|
QL 50
|
135 |
√ |
√ |
√ |
16,2 chilogrammi |
QL50-135 |
| 140 |
√ |
√ |
√ |
16,6 chilogrammi |
QL50-140 |
| 146 |
√ |
√ |
√ |
17,1 chilogrammi |
QL50-146 |
| 152 |
√ |
√ |
√ |
17,8 chilogrammi |
QL50-152 |
| 165 |
√ |
√ |
√ |
18,0 chilogrammi |
QL50-165 |
|
QL 60
|
152 |
√ |
√ |
√ |
22,3 chilogrammi |
QL60-152 |
| 165 |
√ |
√ |
√ |
24.4kgs |
QL60-165 |
| 171 |
√ |
√ |
√ |
24,8 chilogrammi |
QL60-171 |
| 190 |
√ |
√ |
√ |
29,0 chilogrammi |
QL60-190 |
| 203 |
√ |
√ |
√ |
33,0 chilogrammi |
QL60-203 |
|
QL 80
|
203 |
√ |
|
√ |
48,5 chilogrammi |
QL80-203 |
| 216 |
√ |
|
√ |
50,1 chilogrammi |
QL80-216 |
| 241 |
√ |
|
√ |
60,1 chilogrammi |
QL80-241 |
| 254 |
√ |
|
√ |
62,5 chilogrammi |
QL80-254 |
| 292 |
√ |
|
√ |
85,0 chilogrammi |
QL80-292 |
| 305 |
√ |
|
√ |
83,9 chilogrammi |
QL80-305 |
Possiamo progettare e fabbricare i prodotti personali per incontrare la vostra applicazione speciale, come cambiamento il profilo dell'inserzione del carburo di tungsteno (sferico, balistico, ecc.), il profilo del fronte (fronte, concavo piano, convesso, ecc.) e arrossire dei fori.
Parole chiavi
PEZZO di DTH, utensile a inserti di DTH, giù l'utensile a inserti del foro, pezzo di roccia, pezzo di martello pneumatico,
Utensile a inserti basso di pressione d'aria DTH, alto utensile a inserti di pressione d'aria DTH
Applicazioni
1. miniera e cava
2. costruzione di strade per la perforazione ed il lavoro di brillamento
3. trivellazione dell'acqua
4. protezione del pendio
Strumenti di perforazione relativi della roccia di KSQ
La perforazione di roccia di MIROC® e gli strumenti di supporto al suolo includono:
Rohi integrati
Foro di spina Rohi
Strumenti di perforazione affusolati
Strumenti di perforazione di estensione
Andando alla deriva e strumenti di traforo
Scrematura degli strumenti
Stinco Rohi
Adattatori dello stinco (barre notevoli)
pezzi di (DTH) del Giù--foro
