Luogo di origine: | La Cina |
Marca: | MIROC down the hole hammer drill tool |
Certificazione: | SGS certified, ISO |
Numero di modello: | Utensile a inserti di DTH |
Quantità di ordine minimo: | Tagliente del bottone di 1 pezzo DTH |
---|---|
Prezzo: | Negotiation |
Imballaggi particolari: | contenitore di cartone o scatola di legno |
Tempi di consegna: | 25 giorni |
Capacità di alimentazione: | 20000 parti al mese |
Applicazione: | Innaffi la trivellazione, la perforazione della cava, la perforazione di roccia della costruzione | Tipo del martello: | RE345 |
---|---|---|---|
Diametro del pezzo: | 133mm 140mm 146mm 152mm 165mm | nome: | Utensile a inserti di DTH |
Metodo del trapano: | Perforazione di DTH (giù il foro) | Diametro del bottone: | 10x14mm, 9x16mm |
Evidenziare: | taglienti forniti di punta carburo,pezzi del martello del dth |

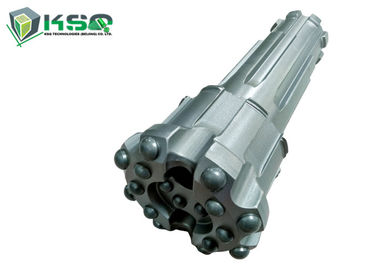

Martello e pezzo di circolazione DTH di inverso di serie di RC
Il martello di circolazione DTH dell'inverso di serie di RC è l'ultimo prodotto sviluppato della nostra società. Pricipalmente è usato per la perforazione dell'esplorazione ed il controllo profondi del grado del minerale metallifero.
Ha le seguenti caratteristiche:
1. basato su esperienza precedente nei martelli comuni, combinata con le caratteristiche del martello di circolazione del recerse, ha ottimizzato la struttura interna ed il trasferimento di energia ideale, così assicurando la serie di martelli che deilling con il campionamento regolare e continuo veloce.
2. La struttura interna è molto semplice con le componenti di alta rigidità, così assicurando la lunga vita e la manutenzione facile del martello.
3. Il tubo della raccolta adotta una progettazione intergrative e può essere sostituito senza smontare il martello. Con il trattamento di carburazione, ha buona resistenza all'abrasione.
4. fornito dei pezzi progettati con il brevetto. Semplicemente sostituendo il tagliente, lo stesso martello può luoghi di perforazione delle dimensioni differenti assicurandosi che il campione non sia contaminato.
5. Nello stato difficile quale suolo sciolto, il hard rock e l'abbondanza dell'acqua esiste, provando possono essere fatti bene.
Principio di funzionamento
1. Con il pistone che riposano sul pezzo della percussione e sul martello chiusi su nella posizione della perforazione, l'aria ad alta pressione è diretta nella camera inferiore del martello e degli ascensori del pistone. Ciò comincia il ciclo del pistone.
2. Mentre il pistone viaggia verso l'alto forma la camera superiore formando una guarnizione con la camera d'aria e l'identificazione il pistone. Ulteriore movimento sigilla il porto che alimenta la camera inferiore ed inoltre simultaneamente che libera la guarnizione sulla camera inferiore permettendo che l'aria si espanda ed esaurisca giù le scanalature del pezzo della percussione. Allo stesso tempo il porto superiore della camera è aperto che inserisce l'aria ad alta pressione nella camera superiore precedentemente formata che aumenta così la pressione sopra il pistone e forzandolo receda.
3.During giù il colpo di potere o di ciclo il pistone risigilla la camera inferiore sul cespuglio del cuscinetto del pistone che ferma così l'aria di scarico e che crea una camera di aria ad alta pressione sotto il pistone che forza l'appoggio del pistone il martello.
4. Il sollevamento del martello del fondo del foro permette il pezzo della percussione faccia scorrere giù il sottomarino dell'azionamento anche che permette che il pistone faccia scorrere giù il martello ed il resto sul cespuglio del cuscinetto del pistone. Il fronte di colpo del pistone ed il fronte di colpo del pezzo della percussione non possono ora entr inare contatto che permette così il flusso libero di aria ad alta pressione direttamente tramite il martello senza il riciclaggio del martello.
Tipo del martello di DTH | HRC45 | HRC55 | HRC65 | HRC52 | RC542 | RC543 | RC545 | RC547 | |
Lunghezza (meno pezzo) | millimetri | 1020 | 1111 | 1250 | 1208 | 1191 | 1191 | 1261 | 1270 |
Peso (a parte il pezzo) | chilogrammo | 94 | 66,5 | 110 | 70 | 57 | 62 | 65 | 71 |
Diametro esterno | millimetro | 99 | 126 | 146 | 126 | 109,5 | 116 | 117,5 | 124,5 |
Stinco del pezzo | HRC45 | HRC55 | HRC65 | PR52 | RE542 | RE542 | RE545 | RE547 | |
Gamma del foro | millimetro | 114-127 | 133-152 | 155-190 | 133-146 | 113-130 | 120-135 | 122-135 | 130-146 |
Filo del collegamento | sopra il filo del tubo del trapano | 3,5" - 4" remet 4" metzke |
4" - 4,5" remet 4" - 4,5" metzke |
4,5" remet 4,5" metzke |
|||||
pressione di esercizio | Mpa | 1.0-3.0 | 1.5-3.5 | 1.5-3.5 | 1.5-3.5 | 1.5-3.5 | 1.5-3.5 | 1.5-3.5 | 1.5-3.5 |
Tasso di impatto al Mpa 1,7 | Hertz | 30 | 35 | 28 | 35 | 35 | 35 | 35 | 35 |
Velocità di rotazione raccomandata | r/min | 25-40 | 25-40 | 25-40 | 25-40 | 25-40 | 25-40 | 25-40 | 25-40 |
Consumo dell'aria (m3/min | 1,0 Mpa | 8 | 16 | 20 | 16 | 12 | 12 | 16 | 16 |
1.8Mpa | 12 | 22 | 26 | 22 | 18 | 18 | 22 | 22 | |
2.4Mpa | 16 | 28 | 35 | 28 | 26 | 26 | 28 | 28 |
