Dettagli:
Termini di pagamento e spedizione:
|
| Tipo: | Tagliente, martello del dth | Materiale: | Carburo di tungsteno ed acciaio legato ad alta resistenza |
|---|---|---|---|
| Elaborazione: | Fresatura di CNC e trattamento termico privato | Serie: | CIR, BR, POLIZIOTTO, DHD, MISSIONE, QL, DEVIAZIONE STANDARD, NUMA |
| colore: | Ecc verde, blu, dorato | Impatto/min: | 860-1510 |
| Stinco del pezzo: | RE054/RE040 | ||
| Evidenziare: | taglienti forniti di punta carburo,pezzi del martello del dth |
||

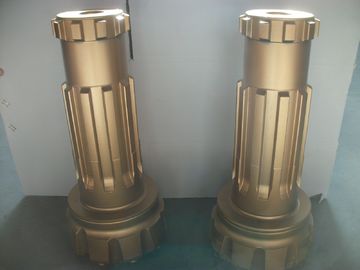

RE054/RE040 tramite il martello inverso di circolazione DTH per il pozzo d'acqua/pozzo trivellato
Nella perforazione di DTH, la punta di perforazione della roccia è una continuazione dello stinco, che il pistone del martello pneumatico colpisce direttamente. Poiché il pistone è in contatto diretto con il tagliente, poca energia è persa. Ciò dà DTH che perfora una velocità di avanzamento quasi costante indipendentemente dalla lunghezza del foro.
I pezzi di DTH sono accoppiati con i loro martelli corrispondenti (dal diametro del foro di perforazione e dalla configurazione della scanalatura). I clienti possono personalizzare i loro pezzi di DTH in vari modi, come cambiamento il profilo dell'inserzione del carburo di tungsteno (sferico, balistico, ecc.), il profilo del fronte (fronte, concavo piano, convesso, ecc.) e arrossire dei fori.
• Medium ai grandi diametri di perforazione
• Impianti nella gamma ad alta pressione, capace di perforazione delle lunghezze del foro profondo
Applicazioni del pezzo di DTH
• Cantieri sotterranei
• Traforo
• Operazioni di coltivazione a gradini della cava
Vantaggio competitivo
• Inserzioni del carburo di tungsteno dell'alto grado
• Corpi del pezzo manifatturieri dall'acciaio dell'alto grado ed elaborati facendo uso del macchinario avanzato e del trattamento termico di CNC
Specificazione dei pezzi di DTH
| 3" pezzi ad alta pressione di DTH | |||||
| Tipo |
Diametro (millimetro) |
Bottoni |
Arrossirsi Fori |
||
| Parte anteriore (No*mm) | Calibro (No.*mm) | ||||
| 1 | DHD3.5/M30 | 90 | 4*12, 2*12 | 8*12 | 2 |
| 2 | 95 | 4*12, 2*12 | 8*12 | 2 | |
| 3 | 100 | 4*13, 2*13 | 8*13 | 2 | |
| 4 | 105 | 4*14, 2*14 | 8*14 | 2 | |
| 4" pezzi ad alta pressione di DTH | |||||
| Tipo |
Diametro (millimetro) |
Bottoni |
Arrossirsi Fori |
||
| Parte anteriore (No*mm) | Calibro (No.*mm) | ||||
| 1 |
DHD340/SD4/ QL40/M40 |
110 | 4*14, 2*14 | 8*14 | 2 |
| 2 | 115 | 4*14, 2*14 | 8*14 | 2 | |
| 3 | 121 | 4*14, 2*14 | 8*14 | 2 | |
| 4 | 127 | 4*14, 3*14 | 8*14 | 2 | |
| 5 | 130 | 4*14, 3*14 | 8*16 | 2 | |
| 6 | 133 | 4*14, 3*14 | 8*16 | 2 | |
| 5" pezzi ad alta pressione di DTH | |||||
| Tipo |
Diametro (millimetro) |
Bottoni |
Arrossirsi Fori |
||
| Parte anteriore (No*mm) | Calibro (No.*mm) | ||||
| 1 |
DHD350/SD5/ QL50/M50 |
130 | 3*14, 4*14 | 9*16 | 2 |
| 2 | 133 | 3*14, 4*14 | 9*16 | 2 | |
| 3 | 140 | 3*16, 4*16 | 9*16 | 3 | |
| 4 | 146 | 3*16, 4*16 | 9*16 | 3 | |
| 5 | 152 | 3*16, 5*16 | 9*18 | 3 | |
| 6" pezzi ad alta pressione di DTH | |||||
| Tipo |
Diametro (millimetro) |
Bottoni |
Arrossirsi Fori |
||
| Parte anteriore (No*mm) | Calibro (No.*mm) | ||||
| 1 |
DHD360/SD6/ QL60/M60 |
152 | 4*16, 4*16 | 8*18 | 2 |
| 2 | 155 | 4*16, 4*16 | 8*18 | 2 | |
| 3 | 159 | 4*16, 4*16 | 8*18 | 2 | |
| 4 | 165 | 4*16, 4*16 | 8*18 | 2 | |
| 5 | 172 | 4*18, 4*18 | 8*18 | 2 | |
| 6 | 178 | 4*18, 4*18 | 8*18 | 2 | |
| 7 | 190 | 3*18, 5*18 | 9*18 | 3 | |
| 8 | 203 | 3*18, 6*18 | 9*18 | 3 | |
| 8" pezzi ad alta pressione di DTH | |||||
| Tipo |
Diametro (millimetro) |
Bottoni |
Arrossirsi Fori |
||
| Parte anteriore (No*mm) | Calibro (No.*mm) | ||||
| 1 |
DHD380/SD8 /QL80/M80 |
200 | 6*18, 6*18 | 9*18 | 3 |
| 2 | 203 | 6*18, 6*18 | 9*18 | 3 | |
| 3 | 216 | 6*18, 6*18 | 9*18 | 3 | |
| 4 | 219 | 6*18, 6*18 | 9*18 | 3 | |
| 5 | 222 | 6*18, 9*18 | 9*18 | 3 | |
| 6 | 226 | 3*18, 5*18 | 12*18, 6*18 | 3 | |
| 7 | 229 | 3*18, 5*18 | 12*18, 6*18 | 3 | |
| 8 | 241 | 3*18, 5*18 | 12*18, 6*18 | 3 | |
| 9 | 251 | 3*18, 6*18 | 12*18, 6*18 | 3 | |
| 10 | 254 | 3*18, 7*18 | 12*18, 6*18 | 3 | |
| 11 | 270 | 3*18, 8*18 | 12*18, 6*18 | 3 | |
| 12 | 305 | 6*18, 8*18 | 12*18, 9*18 | 3 | |
Martello di specificazione DTH
|
Pressione media Martello di DTH |
Modello |
Perforazione Diametro (millimetro) |
Martello Lunghezza (millimetro) |
Esterno Diametro (millimetro) |
Lavoro Pressione (Mpa) |
Aria Consumo (m3/min) |
Coppia di torsione (N.m) |
|
1 |
DTH930 |
ø90 - 120 |
870 |
ø80.5 |
0,8 - 1,2 |
6 |
180 |
|
2 |
DTH4.5 |
ø110 - 150 |
917 |
ø98 |
0,8 - 1,2 |
11 |
300 |
|
Ad alta pressione Martello di DTH |
Modello |
Perforazione Diametro (millimetro) |
Martello Lunghezza (millimetro) |
Esterno Diametro (millimetro) |
Lavoro Pressione (Mpa) |
Aria Consumo (m3/min) |
Coppia di torsione (N.m) |
|
1 |
DTH330 |
ø82 - 85 |
867 |
ø71 |
0,8 - 2,1 |
3 - 12 |
150 |
|
2 |
DTH335 |
ø90 - 93 |
908 |
ø81 |
0,8 - 2,1 |
4,3 - 14,2 |
205 |
|
3 |
DTH340 |
ø105 - 130 |
1052 |
ø92 |
0,8 - 2,1 |
3,5 - 18 |
304 |
|
4 |
DTH345 |
ø105 - 130 |
1034 |
ø98 |
0,8 - 2,1 |
3,5 - 15 |
335 |
|
5 |
DTH345K |
ø110 - 130 |
994 |
ø98 |
0,8 - 2,1 |
3,5 - 15 |
400 |
|
Livello efficiente Pressione DTH Martello |
Codice del prodotto e riassunto Descrizione |
Perforazione Diametro (millimetro) |
Martello Lunghezza (millimetro) |
Esterno Diametro (millimetro) |
Lavoro Pressione (Mpa) |
Aria Consumo (m3/min) |
Coppia di torsione (N.m) |
|
1 |
DTH440 |
ø115 - 130 |
998 |
ø98 |
0,8 - 2,1 |
3 - 12 |
402 |
|
2 |
DTH450 |
ø130 - 152 |
1087 |
ø118 |
0,8 - 2,1 |
3 - 14 |
840 |
|
3 |
DTH460 |
ø165 - 216 |
1076 |
ø146 |
0,8 - 2,1 |
6,8 - 20 |
980 |
|
4 |
DTH480 |
ø203 - 254 |
1450 |
ø181 |
0,8 - 2,1 |
9,6 - 24,8 |
1870 |
|
Con l'inverso Circolazione DTH Martello |
Modello |
Perforazione Diametro (millimetro) |
Martello Lunghezza (millimetro) |
Esterno Diametro (millimetro) |
Lavoro Pressione (Mpa) |
Aria Consumo (m3/min) |
Coppia di torsione (N.m) |
|
1 |
DTHF335 |
ø90 - 105 |
1143 |
ø85 |
0,7 - 2,1 |
4,2 - 11,7 |
475 |
|
2 |
DTHF345 |
ø110 - 130 |
1281 |
ø105 |
0,7 - 2,1 |
5,7 - 14,2 |
600 |
|
3 |
DTHF355 |
ø135 - 155 |
1292 |
ø124 |
0,8 - 2,1 |
6,5 - 19,3 |
791 |
|
4 |
DTHF365 |
ø160 - 200 |
1345 |
ø154 |
0,8 - 2,1 |
9 - 18 |
950 |
|
5 |
DTHF385 |
ø200 - 254 |
1578 |
ø190 |
0,8 - 2,1 |
12 - 30,8 |
1040 |
|
6 |
DTHF3105 |
ø254 - 311 |
1440 |
ø250 |
0,8 - 2,4 |
15 - 34 |
1260 |
|
7 |
DTHF3125 |
ø311 - 360 |
1430 |
ø270 |
0,8 - 2,4 |
20 - 37,8 |
1250 |
