Luogo di origine: | Shan Dong Cina (continente) |
Marca: | MIROC |
Certificazione: | GB / API / ISO |
Numero di modello: | RI martello e pezzi di DTH |
Quantità di ordine minimo: | 1 pezzo |
---|---|
Prezzo: | negotiation |
Imballaggi particolari: | Scatola o scatola di legno |
Tempi di consegna: | 1-20 Giorni |
Termini di pagamento: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Capacità di alimentazione: | 8000 parti al mese |
Tipo: | Martelli e pezzi di DTH | Materiale: | Carburo |
---|---|---|---|
Elaborazione: | Trattamento termico | Colore: | Ecc. blu e dorato. |
Impatto/min: | <> | Ha morso lo stinco: | RE054, RE140, RE052, RE547 |
Evidenziare: | giù gli strumenti di perforazione del foro,giù martello del foro |

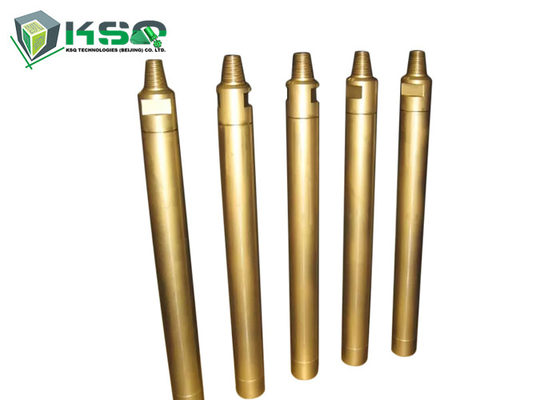

5" RE040/RE542/RE545 attraverso il martello ed i pezzi inversi del martello DTH del martello di circolazione
Nella perforazione di DTH, la punta di perforazione della roccia è una continuazione dello stinco, che i colpi del pistone del martello pneumatico direttamente. Poiché il pistone è in contatto diretto con il tagliente, poca energia è persa. Ciò dà DTH che perfora una velocità di avanzamento quasi costante indipendentemente dalla lunghezza del foro.
I pezzi di DTH sono accoppiati con i loro martelli corrispondenti (perforando diametro del foro e configurazione della scanalatura). I clienti possono personalizzare i loro pezzi di DTH in vari modi, come cambiamento il profilo dell'inserzione del carburo di tungsteno (sferico, balistico, ecc.), il profilo del fronte (fronte, concavo piano, convesso, ecc.) e arrossire dei fori.
• Medium ai grandi diametri di perforazione
• Impianti nella gamma ad alta pressione, capace di perforazione delle lunghezze del foro profondo
Applicazioni del pezzo di DTH
• Cantieri sotterranei
• Traforo
• Operazioni di coltivazione a gradini della cava
Specificazione dei pezzi di DTH
Codice del prodotto e Descrizione sommaria |
Arrossire i fori |
Diametro (millimetro) |
Peso (chilogrammo) |
Bottoni del calibro (No.x millimetro) |
Bottoni anteriori (No. x millimetro) |
Martello di DTH |
DTH65PQ |
1 |
68 - 72 |
1,5 |
X12 4 |
X12 3 |
DTH65 |
DTH75PQ |
3 |
75 - 77 |
2,4 |
X12 5 |
X12 3 |
DTH70 |
DTH76PQ |
2 |
76 - 78 |
2,5 |
X12 5 |
X12 3 |
DTH76 |
DTH76-78 |
2 |
78 - 82 |
2,6 |
X12 5 |
X12 3 |
DTH76 |
DTH80PQ |
3 |
82 - 84 |
3 |
X12 5 |
X12 6 |
DTH80, DTH80X |
DTH90A |
3 |
90 - 95 |
3,6 |
6 x 14 |
X12 4 |
DTH80, DTH80X |
DTH80XD-90 |
3 |
90 - 95 |
3,4 |
X12 6 |
X12 4 |
DTH80XD |
DTH80-II-80 |
3 |
80 - 82 |
3 |
X12 5 |
X12 4 |
DTH80-II |
DTH90B |
3 |
90 - 95 |
3,8 |
6 x 14 |
X12 4 |
DTH90, DTH90-I |
DTH90T1 |
2 |
90 - 95 |
3,6 |
6 x 14 |
1 X12, X12 3 (Sferico) |
DTH90, DTH90-I |
DTH90T2 |
2 |
90 - 95 |
3,8 |
6 x 14 ( Sferico) |
X12 4 (sferico) |
DTH90, DTH90-I |
DTH90T3J |
3 |
90 - 95 |
3,6 |
6 x 14 (balistico) |
X12 4 (balistico) |
DTH90, DTH90-I |
Manuale tecnico del martello di DTH
Pressione bassa Martello di DTH |
Codice del prodotto e breve Descrizione |
Perforazione Diametro (millimetro) |
Martello Lunghezza (millimetro) |
Esterno Diametro (millimetro) |
Funzionamento Pressione (Mpa) |
Aria Consumo (m3/min) |
Coppia di torsione (N.m) |
Impatto Frequenza (n/min) |
1 |
DTH65B |
ø68 - 70 |
745 |
ø61.2 |
0,5 - 0,7 |
2,5 |
51 |
≥810 |
2 |
DTH70 |
ø72 - 74 |
803 |
ø67.2 |
0,5 - 0,7 |
3 |
70 |
≥810 |
3 |
DTH76 |
ø74 - 76 |
766 |
ø67.2 |
0,5 - 0,7 |
3 |
75 |
≥810 |
4 |
DTH80 |
ø80 - 82 |
796 |
ø72 |
0,5 - 0,7 |
5 |
81 |
≥800 |
5 |
DTH80-II |
ø75 - 80 |
756 |
ø67 |
0,5 - 0,7 |
3 |
75 |
≥810 |
Medium Pressione Martello di DTH |
Codice del prodotto e breve Descrizione |
Perforazione Diametro (millimetro) |
Martello Lunghezza (millimetro) |
Esterno Diametro (millimetro) |
Funzionamento Pressione (Mpa) |
Aria Consumo (m3/min) |
Coppia di torsione (N.m) |
Impatto Frequenza (n/min) |
1 |
DTH930 |
ø90 - 120 |
870 |
ø80.5 |
0,8 - 1,2 |
6 |
180 |
≥700 |
2 |
DTH4.5 |
ø110 - 150 |
917 |
ø98 |
0,8 - 1,2 |
11 |
300 |
≥800 |
Alta pressione Martello di DTH |
Codice del prodotto e breve Descrizione |
Perforazione Diametro (millimetro) |
Martello Lunghezza (millimetro) |
Esterno Diametro (millimetro) |
Funzionamento Pressione (Mpa) |
Aria Consumo (m3/min) |
Coppia di torsione (N.m) |
Impatto Frequenza (n/min) |
1 |
DTH330 |
ø82 - 85 |
867 |
ø71 |
0,8 - 2,1 |
3 - 12 |
150 |
≥800 |
2 |
DTH335 |
ø90 - 93 |
908 |
ø81 |
0,8 - 2,1 |
4,3 - 14,2 |
205 |
950 - 1500 |
3 |
DTH340 |
ø105 - 130 |
1052 |
ø92 |
0,8 - 2,1 |
3,5 - 18 |
304 |
≥800 |
4 |
DTH345 |
ø105 - 130 |
1034 |
ø98 |
0,8 - 2,1 |
3,5 - 15 |
335 |
≥800 |
5 |
DTH345K |
ø110 - 130 |
994 |
ø98 |
0,8 - 2,1 |
3,5 - 15 |
400 |
≥820 |
6 |
DTH350 |
ø130 - 152 |
1387 |
ø114 |
0,8 - 2,1 |
5,7 - 18 |
590 |
810 - 1470 |
Livello efficiente Pressione DTH Martello |
Codice del prodotto e breve Descrizione |
Perforazione Diametro (millimetro) |
Martello Lunghezza (millimetro) |
Esterno Diametro (millimetro) |
Funzionamento Pressione (Mpa) |
Aria Consumo (m3/min) |
Coppia di torsione (N.m) |
Impatto Frequenza (n/min) |
1 |
DTH440 |
ø115 - 130 |
998 |
ø98 |
0,8 - 2,1 |
3 - 12 |
402 |
850 - 1320 |
2 |
DTH450 |
ø130 - 152 |
1087 |
ø118 |
0,8 - 2,1 |
3 - 14 |
840 |
850 - 1600 |
3 |
DTH460 |
ø165 - 216 |
1076 |
ø146 |
0,8 - 2,1 |
6,8 - 20 |
980 |
860 - 1610 |
4 |
DTH480 |
ø203 - 254 |
1450 |
ø181 |
0,8 - 2,1 |
9,6 - 24,8 |
1870 |
1100 - 1350 |
Attraverso Inverso Circolazione Martello di DTH |
Codice del prodotto e breve Descrizione |
Perforazione Diametro (millimetro) |
Martello Lunghezza (millimetro) |
Esterno Diametro (millimetro) |
Funzionamento Pressione (Mpa) |
Aria Consumo (m3/min) |
Coppia di torsione (N.m) |
Impatto Frequenza (n/min) |
1 |
DTHF335 |
ø90 - 105 |
1143 |
ø85 |
0,7 - 2,1 |
4,2 - 11,7 |
475 |
≥800 |
2 |
DTHF345 |
ø110 - 130 |
1281 |
ø105 |
0,7 - 2,1 |
5,7 - 14,2 |
600 |
≥800 |
3 |
DTHF355 |
ø135 - 155 |
1292 |
ø124 |
0,8 - 2,1 |
6,5 - 19,3 |
791 |
810 - 1200 |
4 |
DTHF365 |
ø160 - 200 |
1345 |
ø154 |
0,8 - 2,1 |
9 - 18 |
950 |
600 - 1100 |
