Name: T73-130mm/R38-76mm Autoboraggio Ancoraggio bullone per trivella
Brand: KSQ Technologies (Beijing) Co. Ltd
SKU: T73-130 mm/R38-76 mm
Price: 508.50 USD
Availability: InStock

Casa Prodotti Utensili perforatori da roccia

T73-130mm/R38-76mm Autoboraggio Ancoraggio bullone per trivella

Dettagli:

Luogo di origine:	Cina
Marca:	MIROC
Certificazione:	ISO
Numero di modello:	T73-130 mm/R38-76 mm

Termini di pagamento e spedizione:

Quantità di ordine minimo:	1
Tempi di consegna:	20-30
Capacità di alimentazione:	3000

Contatto

Descrizione di prodotto dettagliata

Materiale:	Acciaio in lega ad alta resistenza	Diametro ((mm):	42/51//76/90/100/110/115/130/150/160/180/200
Filo:	Sinistra/destra	Specifica:	R25/R32/R38/R51/T30/T40/T53/T76/T103
Trattamento superficiale:	Zincato a caldo	Articolo:	barra di ancoraggio autoperforante
Evidenziare:	busta di bulloni di ancoraggio auto-perforazione , T73-130 mm per la trivellazione della roccia , R38-76 mm per la trivellazione dell'ancora

T73-130mm/R38-76mm Autoboraggio Ancoraggio bullone per trivella

Descrizione del prodotto

Le ancore auto-perforabili possono superare i problemi di buchi difficili da perforare in terreni sciolti e rotti.

Il bullone T73 a propulsione automatica può essere collegato a una macchina di imballaggio per l'imballaggio durante la perforazione per ottenere l'effetto di ancoraggio.L'efficienza della costruzione è superiore a quella dei normali bulloni cavi, ed è adatto alle rocce circostanti rotte e difficili da formare.
Non è necessaria la protezione della parete di avvolgimento durante la costruzione, il che può migliorare notevolmente l'efficienza della costruzione, ridurre il periodo di costruzione e ridurre il costo complessivo del progetto.
Il corpo del bullone cavo può essere tagliato e allungato arbitrariamente con manicotti di connessione.
Rispetto al tubo di trivellazione convenzionale, i bulloni autopropulsati T73 sono dotati di una varietà di trivellazioni,che possono essere selezionati in base alle proprietà dei diversi strati rocciosi e del suolo durante la costruzione, che può migliorare l'efficienza della perforazione.

Caratteristiche

Adotta un bullone di ancoraggio cavo auto-perforazione superiore, il bullone complessivo ha una forte resistenza.
La gamma di applicazioni è ampia
Comodo da usare.

Bar di ancoraggio vuoto

Dimensione	Outer Dia.	Dia interno.	Carico finale (kN)	Cargo di rendimento (kN)	Peso (kg/m)
SET73/53	73	53	1160	970	13.20
SET73/45	73	45	1582	1270	17.80
SET73/40	73	40	1865	1430	21.20

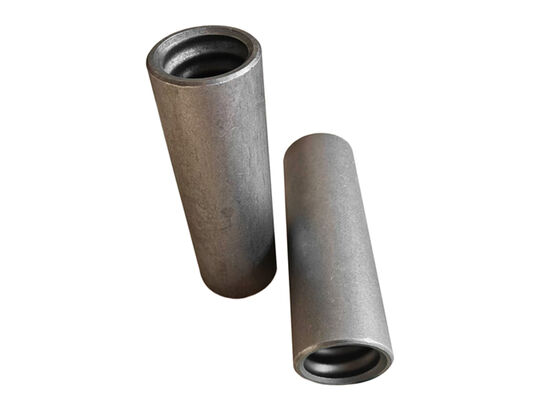

Accoppiatore

Dimensione	Outer Dia.	Lunghezza (mm)	Peso (kg/pc)	Nota
SST73	89	235	3.82	con struttura di tenuta
	95	245	5.70

Noce a colletto sferico

Dimensione	Dimensione della chiave (mm)	Lunghezza (mm)	Peso (kg/pc)
SET73	95	70	1.90

Piastra piatta

Dimensione	Dimensioni (mm)	Spessore (mm)	Hole Dia.	Peso (kg/pc)
SST73	175*175	34	80	6.85
	250*250	40	80	18.00

Centralizzatore

Dimensione	Outer Dia.	Lunghezza (mm)	Peso (kg/pc)
SET73	130	65	1.08

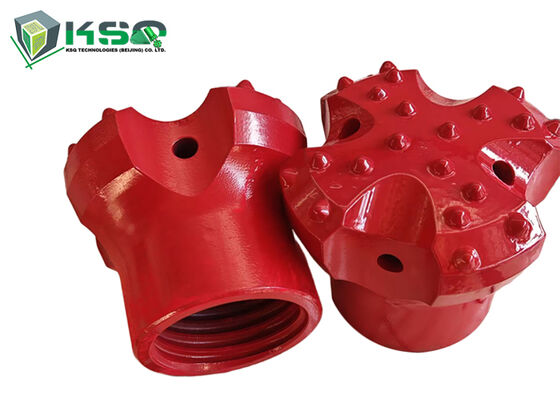

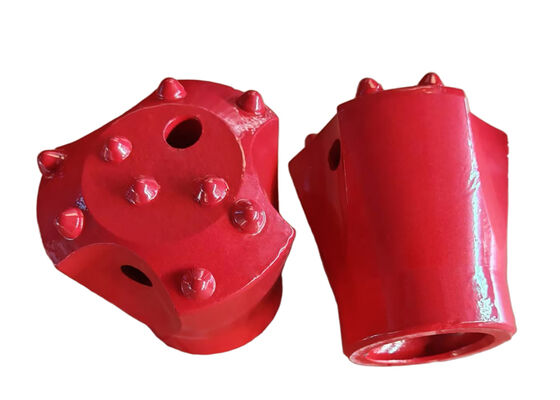

Foratura

Dimensione	Outer Dia.	Peso (kg/pc)	Applicazioni (consigli)
Altri prodotti			Sabbia, riempimento, ghiaia
SST73/130	130	4.00
SST73/175	175	6.80
EXX			Rocce sedimentarie più morbide come marmi, fanghi, fanghi
SST73/130	130	4.00
Bit di argilla			Artiglieria, terreno molle, marmi, sabbia o ghiaia
SST73/150	150	4.00
SST73/200	200	5.60
SST73/250	250	6.75
SST73/280	280	7.60
SST73/175	175	5.20
ESS-F			Roccia intemperata, pareti di pietra, rovine
SST73/130	130	4.70

1. Preparazione per la perforazione

L'angolo di perforazione, la lunghezza, il rapporto di miscelazione dello slurry e la selezione dei bit di perforazione devono essere determinati in base alla formazione rocciosa.Regolare l'angolo di perforazione della trivella in base al terreno e alle condizioni geologiche.

2Perforazione e imballaggio

Quando i bulloni dell'ancora auto-perforazione sono lunghi e devono essere splicati, la trivella deve essere posizionata sulla parte anteriore della prima sezione della verga di ancorazione,e l'estremità posteriore del corpo della canna deve essere collegata alla macchina di imballaggio attraverso l'adattatore rotativo di imballaggioQuando si effettua la perforazione, viene effettuata la coagulazione e lo slurry viene premuto nel buco e nelle fessure della massa rocciosa per consolidare la massa rocciosa e rimanere nella massa rocciosa profonda e stabile.e si legano insieme allo strato stabile mentre lo scisto si solidifica.

3. lunghezza di collegamento della verga di ancoraggio

Quando rimangono 30 cm nella prima sezione della verga di ancoraggio, interrompere la perforazione, mettere una manica di collegamento con lubrificante artificiale sulla coda della sezione precedente della verga di ancoraggio,e quindi collegare la seconda sezione della verga di ancoraggioAl termine della perforazione, la canna di ancoraggio è esposta almeno 10 cm,che è conveniente per l'installazione della piastra di supporto ad arco e del dado a sfera.

4- Prova di trazione.

Dopo la costruzione del bullone a propulsione automatica, si deve effettuare la prova del valore della forza di trazione del bullone per verificare se esso soddisfa il valore di progettazione della forza di trazione.Per ogni 300 bulloni nell'area di funzionamento, non meno di 3 bulloni devono essere controllati in modo casuale per la prova di forza di trazione per garantire che l'effetto di costruzione soddisfi i requisiti previsti. La qualità del supporto influisce sulla sicurezza della costruzione del tunnel.È necessario adottare materiali di supporto con ricchi casi di supporto di successo e ricca verifica dei casi di costruzione.

I bulloni di ancoraggio auto-perforazione prodotti da KSQ hanno molti casi di applicazione di tunnel e possono fornire ai clienti una serie completa di soluzioni.
